Построение спинки
Строим прямой угол из точки А.
АВ = высота проймы сзади (Впрз ) + прибавка.
(Пример: 23 см + 2 см = 25 см.)
АС = длина спины до талии (Дет) + прибавка.
(Пример: 42 см + 2 см = 44 см.)
CD = высота линии бедер (Вб).
(Пример: 18 см.)
АЕ = длина изделия (Ди ).
(Пример: 67 см.)
BG = (обхват груди 3 + прибавка) / 4 -1 см.
(Пример: (90 см + 14 см) /4-1 см = = 25 см.)
DI = (обхват бедер + прибавка) / 4 -1 см.
(Пример: (96 + 8) / 4 - 1 см = 25 см.)
AF = BG1 = (ширина спины + прибавка) / 2.
(Пример: (36 см + 4 см) / 2 = 20 см.)
АА 1= глубина горловины спинки = 2 см (стандартная величина).
AL = обхват шеи (Ош) 15.
(Пример: 38 / 5 = 7,6 см.)
LL1 = 0,5 см.
Проводим дугу А1L1, которая будет линией горловины сзади.
AF1 = (диаметр плеч (Дп )+ прибавка) / 2.
(Пример: (38 см + 5 см) / 2 = 21,5 см.)
AF1 = BG2.
СМ = высота плеча косая (Впк ) + прибавка.
(Пример: 42 см + 3 см = 45 см.)
Для нахождения точки М проводим дугу с центром в точке С и радиусом, равным СМ. На пересечении дуги и отрезка F1G2 находится точка М. Проводим линию плеча по точкам L1 М.
Для улучшения посадки жакета прямого силуэта на фигуре необходимо построение плечевой вытачки.
L1L2 = 5cm. L2L3=1,2cm.
Проводим вертикаль через точку L2.
L2L4 = 8 см.
L2L4 = L4L5.
G2G3 = 0,2 * MG2.
G2G4 = 1/2 MG2.
Проводим линию проймы по точкам М G5 G3 G.
HN = 1,2cm.
Проводим линию бокового шва по точкам G N I К.
Построение полочки
Строим прямой угол из точки А.
АВ = АВ с чертежа спинки.
АС = АС с чертежа спинки.
CD = CD с чертежа спинки.
АЕ = АЕ с чертежа спинки.
BG = (обхват груди 3 + прибавка) / 4+1 см.
(Пример: (90 см + 14 см) /4+1 см = = 27 см.)
DI = (обхват бедер + прибавка) /4 +1 см.
(Пример: (96 см + 8 см) /4+1 см = = 27 см.)
BG1 = BG1 с чертежа спинки.
AF = BG1 = AF= BG1 с чертежа спинки.
ВВ 1 = (расстояние между сосковыми точками + прибавка) / 2.
(Пример: (19 см + 2 см) /2 = 10,5 см)
АА 1 = глубина горловины полочки = 9 см.
AL = AL с чертежа спинки. LL1 = 1,2 см.
Проводим дугу L1A1, которая будет линией горловины полочки.
Для нахождения точки L2 проводим дугу с центром в точке L и радиусом, равным LL2. На пересечении дуги и горизонтали через точку L1 находится точка L2.
LL2 = 5 см.
L2B2 = высота груди (Вг )+ прибавка.
(Пример: 25 см + 1,5 см = 26,5 см.)
Для нахождения точки В 2 проводим дугу с центром в точке L2 и радиусом, равным L2B2.
На пересечении дуги и вертикали через точку В 1 находится точка В2.
Проводим линию L2B2.
FM1 = F1M (величина с чертежа спинки жакета) + 2 см.
Проводим горизонталь через точку М 1 .
L2L3 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).
(Пример: 90 см - 84 см = 6 см.)
Для нахождения точки L3 проводим дугу с центром в точке L2 и радиусом, равным расстоянию L2L3. Затем проводим дугу с центром в точке В 2 и радиусом, равным расстоянию L2B2. На пересечении двух дуг находится точка L3. Проводим линию L3B2.
L3M = L5M (величина с чертежа спинки жакета) - 0,5 см.
Для нахождения точки М проводим дугу с центром в точке L3 и радиусом, равным L3M. На пересечении дуги и горизонтали через точку М 1 находится точка М.
G1G2 = 1/2 G1M1.
G2G3 = 0,5 см.
Проводим линию проймы по точкам MG3G.
HN = 1,2cm.
Проводим линию бокового шва по точкам G N I К.

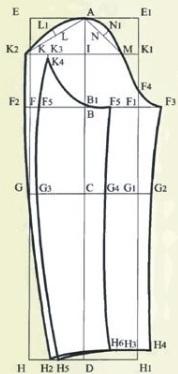

СС 1 = ЕЕ1 = 1 см.
